Khóa luận Động cơ một chiều không chổi than BLDC sử dụng làm động cơ thực hiện

 BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC QUẢN LÝ VÀ CÔNG NGHỆ HẢI PHÒNG
 -------------------------------
 ISO 9001:2015
 ĐỒ ÁN TỐT NGHIỆP
 NGÀNH : ĐIỆN TỰ DỘNG CÔNG NGHIỆP
 Sinh viên : Trần Văn Trung
 Giảng viên hướng dẫn : GS.TSKH Thân Ngọc Hoàn
 HẢI PHÒNG – 2020

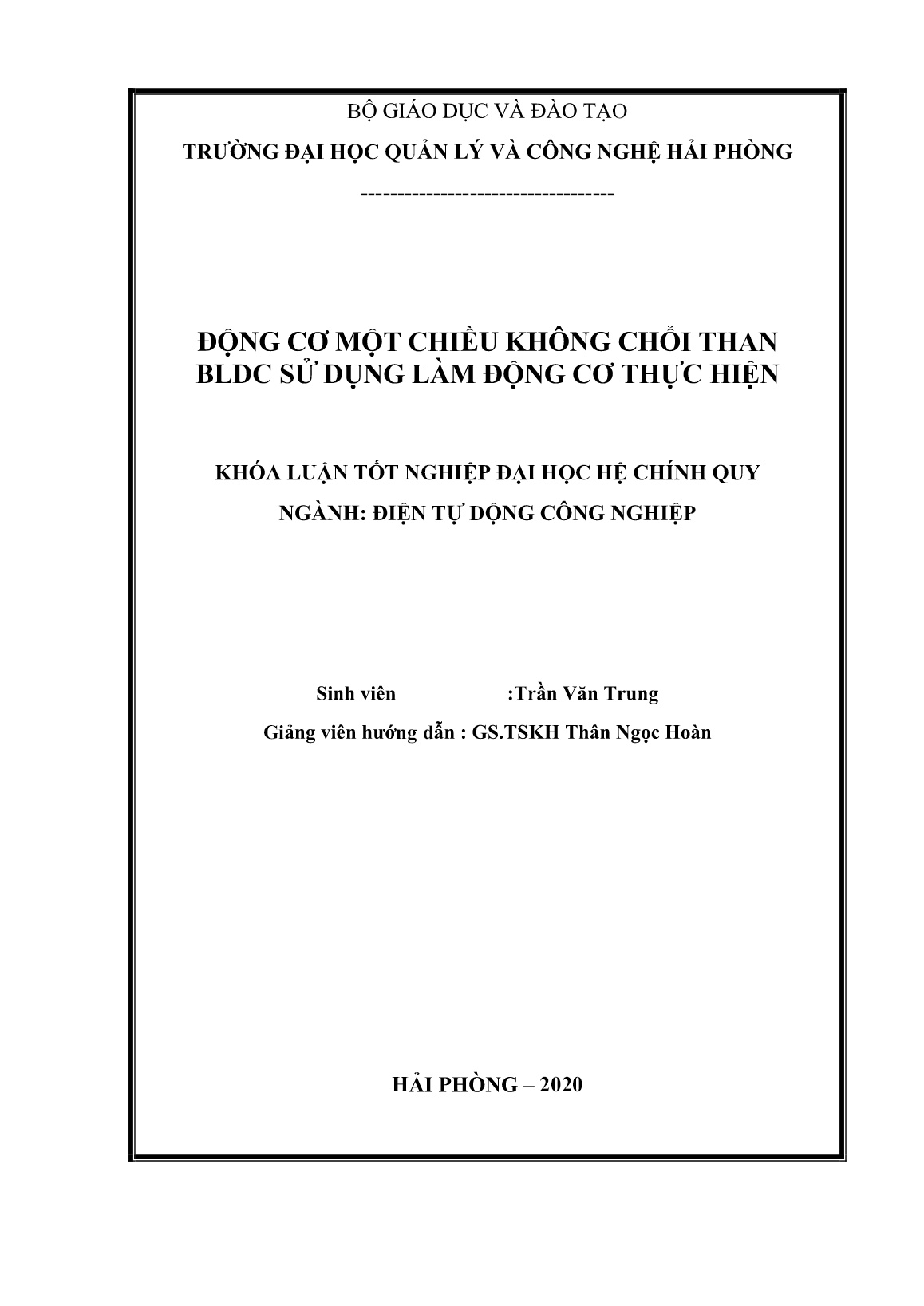

 BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC QUẢN LÝ VÀ CÔNG NGHỆ HẢI PHÒNG
 -----------------------------------
 ĐỘNG CƠ MỘT CHIỀU KHÔNG CHỔI THAN
 BLDC SỬ DỤNG LÀM ĐỘNG CƠ THỰC HIỆN
 KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC HỆ CHÍNH QUY
 NGÀNH: ĐIỆN TỰ DỘNG CÔNG NGHIỆP
 Sinh viên :Trần Văn Trung
 Giảng viên hướng dẫn : GS.TSKH Thân Ngọc Hoàn
 HẢI PHÒNG – 2020 BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC QUẢN LÝ VÀ CÔNG NGHỆ HẢI PHÒNG
 --------------------------------------
 NHIỆM VỤ ĐỀ TÀI TỐT NGHIỆP
 Sinh viên: Trần Văn Trung - Mã SV: 1612102020
 Lớp : DC2001
 Ngành : Điện tự dộng công nghiệp
 Tên đề tài: Động cơ một chiều không chổi than BLDC sử dụng làm động
 cơ thực hiện
 HẢI PHÒNG - 2020 CÁC CÁN BỘ HƯỚNG DẪN ĐỀ TÀI TỐT NGHIỆP
Người hướng dẫn thứ nhất:
Họ và tên : Thân Ngọc Hoàn
Học hàm học vị : Giáo Sư – Tiến Sĩ Khoa Học
Nội dung hướng dẫn : Toàn Bộ Đề Tài
Đề tài tốt nghiệp được giao : ngày 30 tháng 3 năm 2020
Yêu cầu phải hoàn thành trước : ngày 20 tháng 6 năm 2020
Đã nhận nhiệm vụ Đ.T.T.N Đã giao nhiệm vụ Đ.T.T.N
 Sinh viên Giảng viên hướng dẫn
 Trần Văn Trung GS . TSKH Thân Ngọc Hoàn
 Hải Phòng , ngày 30 tháng 3 năm 2020
 HIỆU TRƯỞNG
 PHẦN NHẬN XÉT TÓM TẮT CỦA CÁN BỘ HƯỚNG DẪN
 1.Tinh thần thái độ của sinh viên trong quá trình làm đề tài tốt
nghiệp ............................................................................................................
..........................................................................................................................
.................. .......................................................................................................
................... ......................................................................................................
.................... .....................................................................................................
..................... ....................................................................................................
..........................................................................................................................
 ..
2. Đánh giá chất lượng của Đ.T.T.N ( so với nội dung yêu cầu đã đề ra trong nhiệm vụ
Đ.T.T.N, trên các mặt lý luận thực tiễn, tính toán giá trị sử dụng, chất lượng các bản
vẽ) ..........................................................................................................................
.......................................................................................................................... ......
.................................................................................................................... ............
.............................................................................................................. ..................
........................................................................................................ ........................
.................................................................................................. ..............................
............................................................................................ ....................................
...................................................................................... ..........................................
................................................................................ ................................................
.......................................................................... ......................................................
.................................................................... ............................................................
.............................................................. ................................................................
 3. Cho điểm của cán bộ hướng dẫn Ngày tháng .năm 2020
 ( Điểm ghi bằng số và chữ) Cán bộ hướng dẫn chính
 (Ký và ghi rõ họ tên)
 NHẬN XÉT ĐÁNH GIÁ CỦA NGƯỜI CHẤM PHẢN BIỆN ĐỀ TÀI
 TỐT NGHIỆP
 1. Đánh giá chất lượng đề tài tốt nghiệp về các mặt thu thập và phân tích số
liệu ban đầu, cơ sở lý luận chọn phương án tối ưu, cách tính toán chất lương
 thuyết minh và bản vẽ, giá trị lý luận và thực tiến đề tài ..............................
........................................................................................................................ .
 .........................................................................................................................
..........................................................................................................................
 .........................................................................................................................
. ........................................................................................................................
.. .......................................................................................................................
... ......................................................................................................................
.... .....................................................................................................................
..... ....................................................................................................................
...... ...................................................................................................................
....... ..................................................................................................................
........ .................................................................................................................
......... ................................................................................................................
.......... ...............................................................................................................
........... ..............................................................................................................
............ .............................................................................................................
 ............
 2. Cho điểm của cán bộ chấm phản biện Ngày tháng....năm 2020
 ( Điểm ghi bằng số và chữ) Người chấm phản biện
 (Ký và ghi rõ họ tên)
 CHƯƠNG 1 CÁC LOẠI ĐỘNG CƠ SỬ DỤNG TRONG CHUYỀN ĐỘNG
 ĐIỆN
1.1 động cơ một chiều
1.1.1 phân loại động cơ một chiều
 Động cơ điện một chiều được phân loại theo kích từ thành những loại sau :
 - kích từ độc lập
 - kích từ song song
 - kích từ nối tiếp
 - kích từ hỗn hợp
1.1.2 phương trình cân bằng sđđ của động cơ
 Khi đưa một máy điện một chiều đã kích từ vào lưới điện hình 1.1 thì trong
cuộn phần ứng sẽ chạy một dòng điện dòng điện này sẽ tác động với từ trường
sinh ra lực , chiều của nó được xác đình theo quy tắc bàn tay trái , và tạo ra mô
men điện từ làm cho rotor quay với tốc độ n . Trong cuộn dây xẽ xuất hiện sđđ
cảm ứng Eư= CeՓn, ở chế độ quá độ ta có phương trình sau :
 Hình 1.1 giải thích nguyên lý động cơ điện một chiều
 U+ ( - e ư ) + (- La)= iư Rt ( 1. 1 )
 푖
Hoặc U=e + La ư = i R ( 1. 2 )
 ư 푡 ư t
 1
ở chế độ ổn định ( n = const, Iư= const ) ta có :
 U = Eư +Iư Rt ( 1. 3 )
Kết hợp cới công thức máy phát ta viết .
 U= Eư ± IưRt ( 1. 4 )
 Trong dấu ( - ) cho máy phát , dấu ( + ) cho động cơ .
1.1.3 đặc tính cơ của động cơ một chiều
1 đặc tính cơ của của động cơ kích từ độc lập và song song
 Đặc tính cơ là mối quan hệ hãm giữa tốc độ và mô men điện từ n = f(M) khi
Ikt= const.
 a, sơ đồ ; b, đặc tính cơ
 Hinh 1.2 Động cơ điện một chiều kích từ song song
Để tìm mối quan hệ này ta dựa vào hình 1.2 và các phương trình dòng kích từ
được xác định bằng .
 푈 푡
 Ikt= ; và Փ= kl ikt
 푅 푡
 푈 푅
Ta có n là : n= - ư 푡 ( 1. 5 )
 푒휑 푒 휑
Rút Iư từ biểu thức mô men điện từ thay vào ta có .
 2
 푈 푅푡
 N = - 2 ( 1. 6 )
 푒휑 푒 Փ
Do Ikt = const nên Փ = const ta được phương trình .
 n = n0 – BM ( 1. 7 )
 Về mặt toán học đây là một đường thẳng , song song máy điện chỉ phối tính
chất của máy còn do các hiện tượng vật lý , khi tải tăng do phản ứng phần ứng
làm cho từ thông chính của máy giảm đặc tính cơ hơi biến dạng . Nếu động cơ
có điện trở điều chỉnh ở mạch phần ứng thì giá trị của hằng số như sau :
 2
 B= ( Rt + R đc ) / Ce Cm Փ
2 đặc tính cơ của động cơ tích từ nối tiếp
 Đó là mối quan hệ n = f (M) với U = Uđm , Rđc = const . sơ đồ động cơ kích từ
nối tiếp biểu diễn trên hình .
Ta có công thức sau :
 푈− ư (푅푡 +푅 ) 푈 (푅푡+푅 )
 N= = - (1. 8 )
 푒 Փ 푒Փ 푒Փ
Trong máy kích từ nối tiếp Iư = Cm√
a , khi 0<Iư<Iđm máy chưa bão hòa , trong trường hợp này ta có Փ= KIư
 2
Vậy : M= CmKIưIư= CmIư do đó Iư = Cm√
Thay vào biểu thức ta có :
 푈− √ (푅 +푅 ) 푈 − √ (푅 +푅 )
 푛 = 푡 = 푡
 푒퐾 푒퐾 √ 푒퐾 √
Hoặc :
 푈 푅푡+푅
 n= - = – B
 푒퐾 √ 푒퐾 √
 푈 푅푡+푅
trong đó : A= ; B =
 푒퐾 ′ 푒퐾
như vậy , trong phạm vi dòng tải nhỏ hơn hoặc bằng dòng định mức , đặc tính có
dạng hypebol
b, khi Iư> Iđm : máy bão hòa , đặc tính cơ không trùng với đường hypebol nữa .
Sự thay đổi tốc độ bình thường đối với động cơ nối tiếp xác định theo biểu thức :
 ′
 −푛
 ∆ N đm = 100%
 푛
 3
 Trong đố N’ là tốc độ quay của động cơ khi tải thay đổi từ định mức tới 25%
 Qua phân tích trên đây ta thấy đặc tính cơ của động cơ kích từ nối tiếp không
có tốc độ tải . khi tải giảm qua mức , tốc độ động cơ tăng đột ngột vì vậy không
được để động cơ mắc nối tiếp làm việc không tải , k trong thực tế không được
cho động cơ nối tiếp chạy bằng dây cu-roa
 Hình 1.3 động cơ điện một chiều kích từ nối tiếp a, sơ đồ b, đặc tính cơ
  Đặc tính cơ của động cơ kích từ hốn hợp :
 a, sơ đồ b, đặc tính cơ c, đặc tính cơ
Hình 1.4 Động cơ điện một chiều kích từ hốn hợp :
 Động cơ gồm hai cuộn kích từ : cuộn nối tiếp và cuộn song song . Đặc tính
cơ của động cơ giống như đặc tính cơ của động cơ kích từ nối tiếp hoặc song
song phụ thuộc vào cuộn kích từ nào giữ vai trò quyết định . Ở động cơ nối
thuận , sđđ của hai cuộn dây cùng chiều nhưng giữ vai trò chủ yếu là cuộn song
song . So sánh đặc tính cơ của động cơ kích từ hốn hợp với nối tiếp ta thấy ở
động cơ kích từ hốn hợp có tốc độ không tải ( không tải từ thông nối tiếp bằng
không những từ thông kích từ song song khác không lên có tốc độ không tải )
khi dòng tải tăng lên , từ thông cuôn nối tiếp tác động , đặc tính mang tính chất
động cơ nối tiếp . Biểu diến đặc tính cơ n= f(I) của động cơ kích từ song song
( đương 1 ) , của động cơ kích từ nối tiếp ( đường 2) , của động cơ kích từ hốn
hợp nối thuận ( đường 3 ) và đặc tính cơ của động cơ kích từ nối tiếp nối ngược
( đường 4 ) để chúng ta dế so sánh . Còn hình 1.4 c là đặc tính cơ của động cơ
kích từ hốn hợp .
 4
